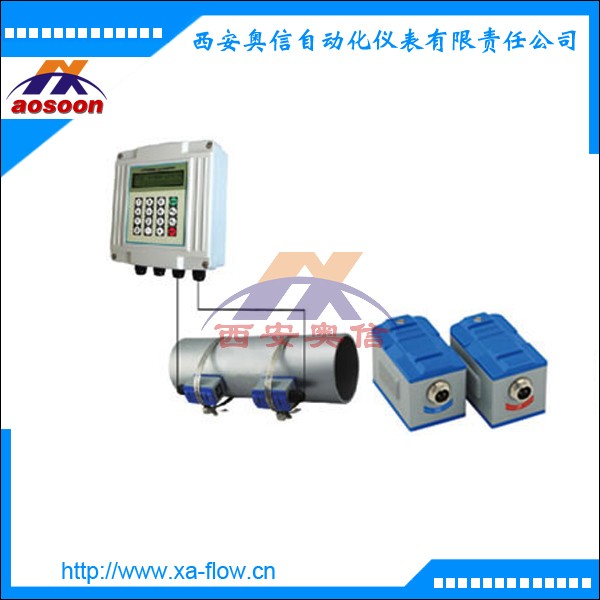

外缚式液体超声波流量计TDS-100F 西安超声波流量计
传感器技术参数：
1、外夹式传感器：外缚式传感器是将传感器直接捆绑在被测管道的外表面从而实现流量测量的一种安装方式，具有与管径无关、安装简单、无需停产、无压力损失等特点。
外缚式传感器是将传感器直接捆绑在被测管道的外表面从而实现流量测量的一种安装方式，具有与管径无关、安装简单、无需停产、无压力损失等特点。
1、主 机
※ 准确度优于1%，重复性为0.5%
※ 测量周期为500ms
※ 背光液晶可同时显示瞬时流量及累积量、瞬时热量及累计热量、流速、时间等数据
※ 电流输出为4~20mA或0~20mA等，阻抗0~1K，精度0.1%
※ 可实现热量测量或一机两用
※ 自动记录前64日、前64月、前5年的累计流量
※ 自动记录前64次来电和断电时间及流量，可进行人工或自动补量，减少用户流量损失
※ 自动记录前64日流量计的工作状态是否正常
※ 数据接口的出厂配置为RS-232方式，选配RS-232/RS-485转换器后可变为RS-485方式
2、专用电缆
※ 型号SEYV75-2屏蔽型，单根可加长到500米，同时注意不要与高压电缆并行，尽量避开变频器
3、管 道
※ 管 材：钢、不锈钢、铸铁、水泥管、铜、PVC、玻璃钢等一切质密的管道，允许有衬里
※ 管内径：15mm~6000mm
※ 直管段：传感器安装点好满足上游10D，下游5D，距泵出口30D（D指管径）
4、测量介质
※ 种类：自来水、海水、工业污水、酸碱液、酒精、啤酒、各种油类等能传导超声波的单一均匀的液体
※ 温度：0℃~160℃
※ 浊度：≤10000ppm，且气泡含量小
※ 流速：0~±35m/s
※ 流向：正、反向双向计量，并可计量净流量
5、工作环境
※ 主机温度：-30℃~80℃
※ 流量传感器温度：-40℃~160℃
※ 温度传感器温度：根据用户需要选定
※ 主机湿度：85%RH
※ 流量传感器湿度：可浸水工作，水深≤3m
6、工作电源
※ AC220V或DC8~36V或AC7~30V
